Obróbka CNC to jedna z tych technologii, które zrewolucjonizowały produkcję przemysłową, a mimo to wiele osób słyszy ten skrót po raz pierwszy dopiero przy okazji remontu kuchni albo zamówienia niestandardowych części. Skrót CNC pochodzi od angielskiego Computer Numerical Control, co dosłownie oznacza komputerowe sterowanie numeryczne. W praktyce chodzi o sterowanie ruchem narzędzia obróbczego za pomocą precyzyjnych sygnałów cyfrowych, które przekładają się na ruchy osi z dokładnością nawet do 0,001 mm. To właśnie ta precyzja — niemożliwa do osiągnięcia ręcznie przy powtarzalnej produkcji seryjnej — sprawia, że maszyny CNC znalazły zastosowanie w niemal każdej branży wytwórczej.

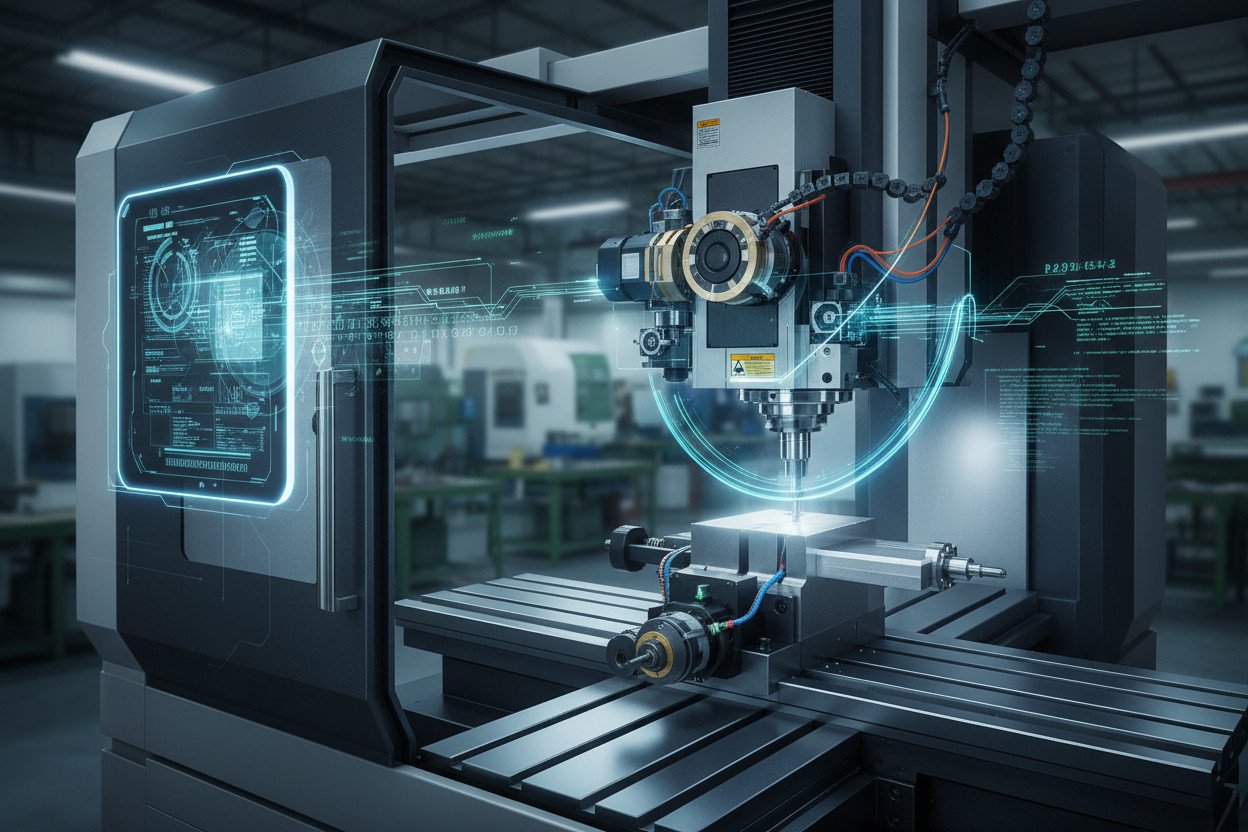

Jak działa sterowanie numeryczne w maszynach CNC
U podstaw każdej obróbki CNC leży program napisany w języku G-code, który zawiera sekwencje poleceń opisujących ruch narzędzia względem materiału. Operator lub programista tworzy plik CAM (Computer-Aided Manufacturing) na podstawie modelu 3D, a oprogramowanie automatycznie generuje ścieżki narzędzia. Maszyna odczytuje te instrukcje i przetwarza je na skoordynowane ruchy silników krokowych lub serwonapędów, które przesuwają narzędzie wzdłuż od trzech do nawet dwunastu osi.
Sercem układu sterowania jest kontroler CNC — specjalizowany komputer przemysłowy, który interpretuje G-code i wysyła sygnały do napędów z częstotliwością do kilku tysięcy prób na sekundę. Dzięki temu maszyna na bieżąco koryguje pozycję narzędzia, kompensując drgania, temperaturowe rozszerzanie się materiału czy zużycie ostrza. Nowoczesne kontrolery wyposażone są w systemy sprzężenia zwrotnego — enkodery liniowe i obrotowe mierzą rzeczywistą pozycję wrzeciona i porównują ją z wartością zadaną.
Główne układy osi w obrabiarkach CNC
Trzyosiowe centra obróbcze poruszają narzędziem wzdłuż osi X, Y i Z — to rozwiązanie wystarczy do frezowania płaskich i prostych przestrzennie detali. Przy bardziej złożonych geometriach sięga się po maszyny pięcioosiowe, które dodatkowo obracają narzędzie lub stół roboczy wokół dwóch osi kątowych. Pięcioosiowe frezowanie CNC pozwala obrabiać element z każdej strony w jednym zamocowaniu, co eliminuje błędy wynikające z wielokrotnego bazowania.
Czterosiowe obrabiarki stanowią kompromis — czwarta oś obraca materiał wokół poziomej osi, co jest szczególnie przydatne przy elementach walcowych, korbowodach czy wałkach rozrządu. W przemyśle lotniczym i medycznym standardem stają się natomiast centra sześcioosiowe ze zmienną orientacją głowicy.

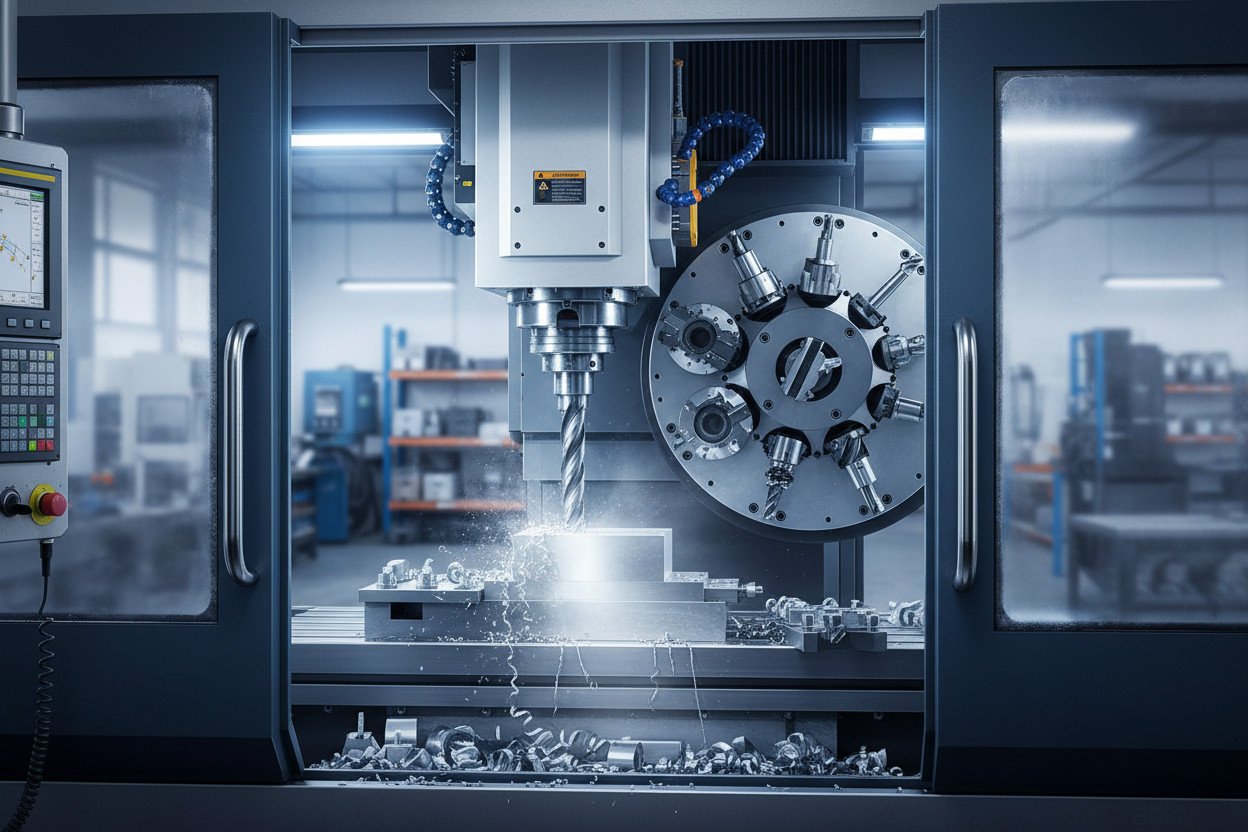

Frezowanie CNC — technologia i typy narzędzi
Frezowanie CNC polega na usuwaniu materiału obracającym się narzędziem wieloostrzowym — frezem — które przemieszcza się wzdłuż zaprogramowanej ścieżki. Frezy różnią się geometrią, liczbą ostrzy, kątem skrętu rowków wiórowych i materiałem — od stali szybkotnącej (HSS) przez węglik spiekany po ceramikę i CBN (regularny azotek boru).
Przy obróbce aluminium stosuje się frezy trzyostrzowe z dużymi kątami natarcia, które skutecznie odprowadzają wióry bez ryzyka zakleszczenia. Stal nierdzewna wymaga narzędzi z powłokami PVD (TiAlN, TiSiN), które wytrzymują temperatury powyżej 800°C przy krawędzi skrawającej. Tytanowe stopy lotnicze frezuje się wolno i z intensywnym chłodzeniem, bo materiał wykazuje silny efekt sprężynowania i tendencję do nawarstwiania się na ostrzu.
Centra frezarskie wyposażone są zazwyczaj w magazyny narzędzi mieszczące od 20 do ponad 200 frezów, wierteł i gwintowników. Zmiana narzędzia odbywa się automatycznie w czasie poniżej 5 sekund — operator definiuje kolejność operacji w programie, a maszyna samodzielnie kompletuje cały cykl obróbczy bez przerw.
Frezowanie 2.5D, 3D i pięcioosiowe — czym się różnią
Frezowanie 2.5D to najprostszy przypadek — narzędzie wykonuje ruchy w płaszczyznach XY i XZ, ale w danej chwili porusza się wyłącznie wzdłuż jednej osi pionowej. Wystarczy do produkcji płyt, kieszeni, rowków i prostych brył.
Frezowanie 3D oznacza jednoczesny ruch w trzech osiach, co pozwala odwzorować dowolną powierzchnię krzywoliniową — od formy do wtrysku plastiku po rzeźbę architektoniczną. Pięcioosiowe frezowanie CNC idzie o krok dalej: głowica pochyla się i obraca, zachowując optymalny kąt natarcia narzędzia do powierzchni przez cały czas skrawania. Efektem jest wyższa jakość powierzchni (Ra poniżej 0,4 µm) i dłuższa trwałość narzędzi.

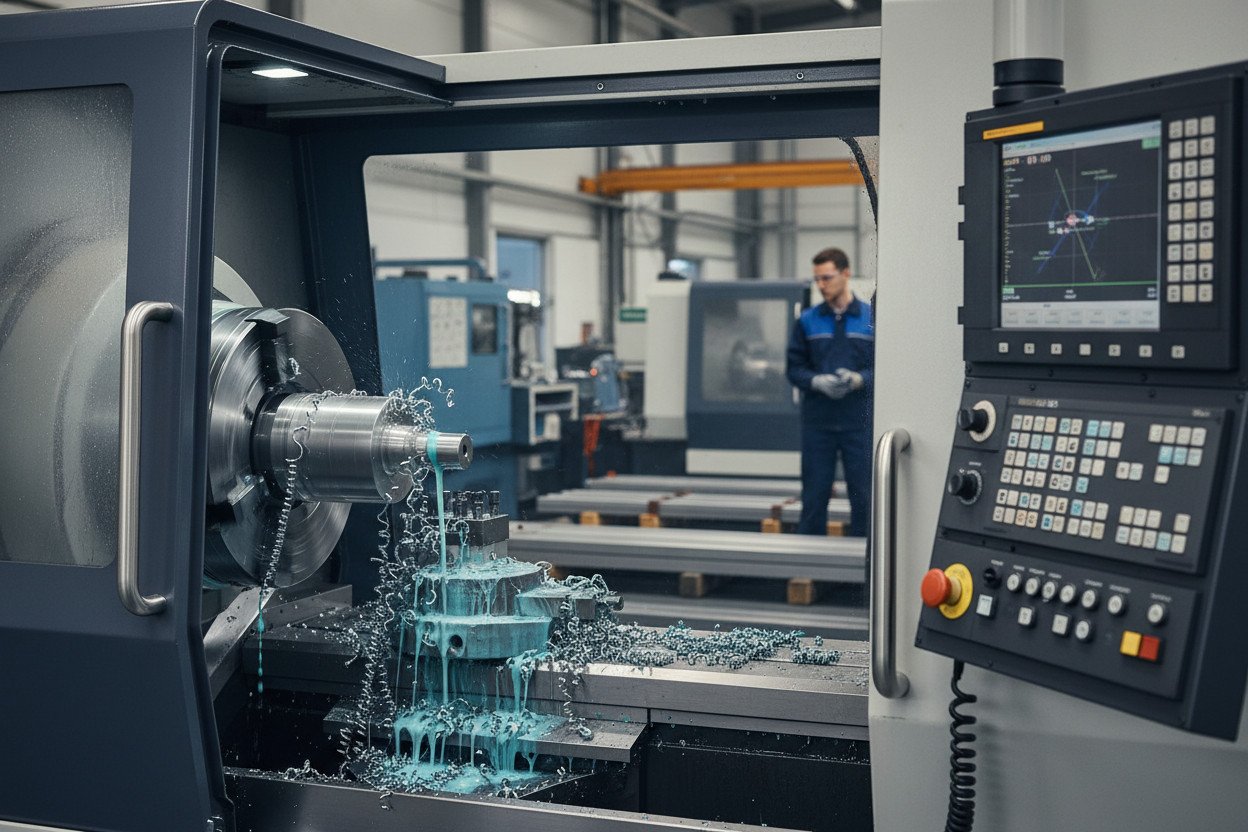

Tokarka CNC — zasada działania i zastosowania
Tokarka CNC różni się od frezarki filozofią obróbki: tu obraca się materiał, a narzędzie (nóż tokarski) pozostaje w kontrolowanym ruchu prostoliniowym lub krzywoliniowym wzdłuż osi. Wrzeciono tokarki osiąga prędkości od 100 do nawet 6000 obr./min, a posuw noża wynosi od kilku do kilkuset milimetrów na minutę — zależnie od materiału i wymaganej dokładności.
Nowoczesna tokarka CNC potrafi znacznie więcej niż tradycyjna obróbka walcowa. Centra tokarsko-frezarskie łączą obrót przedmiotu z napędzanymi narzędziami frezującymi osadzonymi w rewolwerze. Taka maszyna wykona na jednym zamocowaniu operacje toczenia, wiercenia otworów radialnych, frezowania rowków i gwintowania — skracając czas cyklu nawet o 60% w porównaniu z obróbką na oddzielnych maszynach.
Szczególne zastosowanie tokarek CNC to produkcja elementów hydraulicznych, złączek, sworzni i osi napędowych. Tolerancje wymiarowe rzędu IT6 (odchyłka poniżej 13 µm na wymiarze 50 mm) są tu standardem przy produkcji seryjnej, a nie wyjątkiem. Przy produkcji implantów kostnych wykonywanych z tytanu grade 5 wymagana dokładność często schodzi poniżej 5 µm.
Materiały stosowane w obróbce CNC
Maszyny CNC przetwarzają niemal każdy materiał przemysłowy — ograniczeniem jest twardość i właściwości skrawalne, nie możliwości technologii jako takiej.
Metale stanowią najszerszą grupę: aluminium 6061 i 7075 to standard w lotnictwie i motorsporcie ze względu na stosunek wytrzymałości do masy, stal węglowa C45 trafia do elementów konstrukcyjnych i przekładni, a stal nierdzewna 316L dominuje w wyposażeniu medycznym i przemyśle spożywczym. Miedź i mosiądz chętnie stosuje się w elektronice i hydraulice — dobrze skrawają, mają doskonałą przewodność elektryczną i odporność na korozję.
- Tworzywa sztuczne inżynieryjne — poliamid PA6/PA66, PEEK, Delrin (POM), PTFE i poliwęglan — stosuje się wszędzie tam, gdzie wymagana jest lekka konstrukcja, odporność chemiczna lub właściwości ślizgowe. PEEK frezowany CNC pojawia się w implantach kręgosłupa i komponentach urządzeń analitycznych.
- Kompozyty węglowe (CFRP) wymagają specjalnych diamentowych lub CBN narzędzi i szczelnego odsysania pyłu ze względu na toksyczność włókien; obrabiane są w lotnictwie i motorsporcie.
- Grafit i elektrody EDM to materiał wyjątkowo łatwy w skrawaniu, lecz generujący bardzo drobny, agresywny pył — maszyny do grafitu muszą być hermetycznie uszczelnione.
- Drewno i MDF — frezarki CNC do drewna to osobna klasa maszyn, szeroko stosowana w meblarstwie, produkcji dekoracji i przemyśle drzewnym.
Dobór parametrów skrawania — prędkości obrotowej, posuwu i głębokości skrawania — zmienia się radykalnie w zależności od obrabianego materiału. Aluminium skrawa się z prędkościami skrawania 300–500 m/min, tytanowe stopy jedynie 30–60 m/min, a stale hartowane poniżej 100 m/min z narzędziami CBN.
Maszyny CNC — zastosowania w branżach przemysłowych
Maszyny CNC znalazły zastosowanie w dziesiątkach branż, a w wielu z nich ich obecność jest po prostu warunkiem koniecznym do produkcji.
Przemysł lotniczy i kosmiczny stawia najwyższe wymagania: każdy element konstrukcji nośnej, panel osłonowy czy element silnika odrzutowego musi mieć udokumentowaną historię obróbki z zapisem parametrów i numer seryjny identyfikowalny przez cały cykl życia. Charakterystyczne dla tego sektora jest usuwanie bardzo dużych ilości materiału — przy produkcji wspornika ze stopu aluminium lotniczego bywa, że 90% bloku trafia w formie wiórów do recyklingu, a 10% staje się gotowym elementem.
Medycyna to branża, w której frezowanie CNC i toczenie CNC produkują implanty, instrumentarium chirurgiczne, protezy i obudowy aparatury diagnostycznej. Wymagania dotyczące biokompatybilności materiałów i powtarzalności wymiarów są tu regulowane normami ISO 13485 i FDA 21 CFR Part 820.
Motoryzacja korzysta z obróbki CNC na każdym etapie — od bloku silnika po wkładki uszczelnień. Szczególnie intensywnie wykorzystuje się wieloosiowe centra obróbcze do produkcji form wtryskowych, z których wytwarzane są miliony plastikowych elementów karoserii i wnętrza.
Budownictwo i architektura to obszar, gdzie frezarki CNC do metalu i drewna produkują niestandardowe elementy elewacji, poręcze, balustrady i dekoracyjne okładziny. Precyzja obróbki pozwala na wcześniejsze prefabrykowanie elementów, które na budowie składają się jak puzzle — bez poprawek i dopasowywania.
Elektronika i branża półprzewodnikowa używa frezowania CNC do produkcji obudów, płyt chłodzących i uchwytów testowych (jig fixtures). Precyzja na poziomie mikrometrów jest wymagana szczególnie przy oprawach optycznych i uchwytach do chipów.
Coraz szerszym zastosowaniem obróbki CNC jest produkcja prototypów i małe serie — maszyny CNC konkurują tu bezpośrednio z drukiem 3D, oferując lepszą wytrzymałość mechaniczną detalu, szerszy wybór materiałów i lepszą jakość powierzchni bez dodatkowej obróbki wykańczającej. Prototyp metalowy gotowy w 24 godziny od przesłania pliku CAD to dziś realistyczny standard dla dobrze wyposażonego warsztatu CNC.
